TRS 게이트웨이 주제어장치 (TRS-GWM64)

본 장치는 TRS방식의 무선망에서 기지국의 서비스가 미치지 않는, 다수의 특정 지역을 단일 통화 그룹으로 구성하여, DMO와 DMO간

또는 DMO와 TMO간 동시 멀티 중계가 가능하게 하기 위한 장치이다.

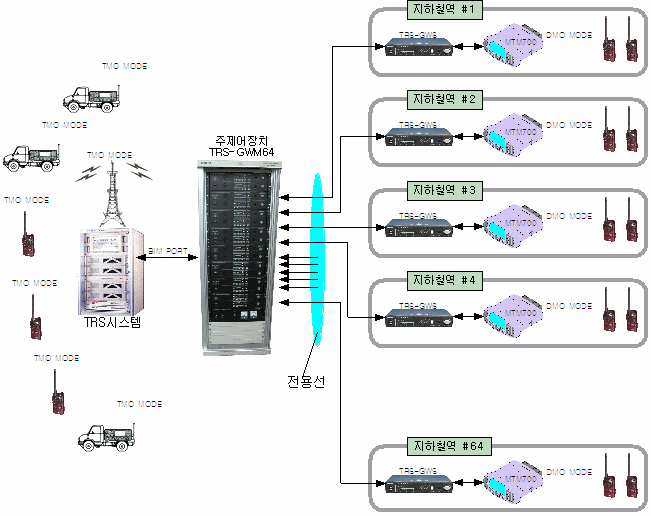

TRS 중계기의 서비스가 미치지 않는 통신불감 지역에 DMO방식의 TRS고정용 무전기와 TRS게이트웨이단말장치(TRS-GWS)를 설치하고, 2선식(2WIRE) 선로를 통하여 주제어장치와 상호 접속함으로서, 통신불감 지역을 해소하며, 1대 다중중계가 가능하게 함으로서, 지하철과 같은 특수한 여건의 통신망을 단일 통화권으로 만들 수 있어 신속한 지휘체계를 확립할 수 있다.

■ 기능 및 사양

번호	항 목		규 격
1	선로측	선로 임피던스	공칭 600Ω ± 20% at 1KHz
		선로 송신레벨	최대 10 dBm
		선로 수신레벨	-25 ± 3 dBm
		선로 접속 방법	2 Wire (평형)
		가드톤(GUARD TONE) 주파수	2,175 ± 3 Hz
2	시험모드		유선 인터폰 모드
			1KHz 선로 시험 톤 송신 모드
			원격 선로시험 기능
3	접속 회선수		64 회선 (증설가능)

■ 사용설명서

TRS 게이트웨이 주제어장치 (TRS-GWM64) 사용설명서

V1.1
