회선분배장치(SK-LD0104)는 특정주파수(2,175Hz)를 가드톤(Guard Tone)으로 사용하는, 무선망의 원격지령시스템에 사용되는 장치로
1개소의 기지국무전기 또는 중계기를, 최대 4개의 리모크송신기(리모트제어기) 또는 지령장치가 공유할 수 있도록 하는 장비이다.

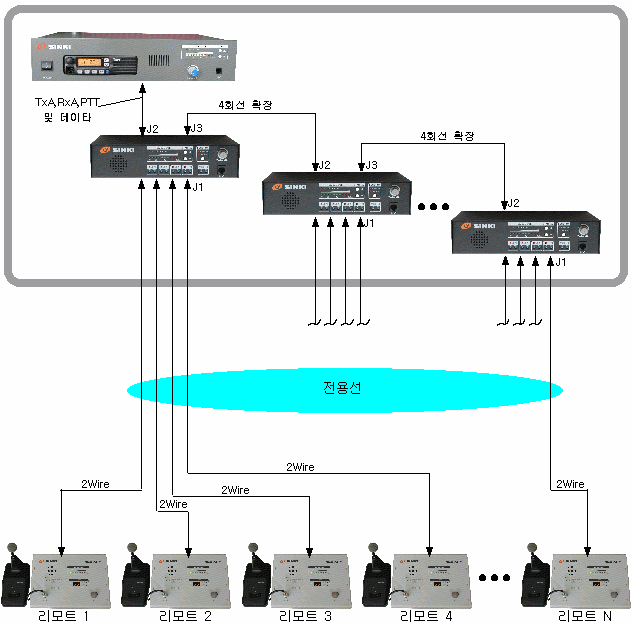

각 지령장치는 상호 모니터가 가능하고, 특정 지령장치에 우선송신권을 부여할 수 있으며, 직렬로 접속하면 리모트를 접속 갯수를 무제한 확장 할 수 있는 장치이다.
■ 톤 리모트측 사양
|
번호 |
항 목 |
규 격 |
|
1 |
톤 리모트 접속 갯수 |
4 개 |
|
2 |
선로 임피던스 |
600Ω ± 10% at 1KHz |
|
3 |
선로 최소 입력 레벨 |
-25 dBm |
|
4 |
선로 송신 레벨 |
0 ± 6 dBm (at 600Ω, 1KHz) |
|
5 |
가드톤(Guard Tone) 주파수 |
2100Hz, 2175Hz, 2880Hz, 2970Hz 중 선택가능(오차 ± 5 Hz) |
|
6 |
가드톤(Guard Tone) 검출 레벨 |
-40dBm 이상 |
|
7 |
가드톤(GUARD TONE) 제거 특성 |
40dB 이상 |
|
8 |
선로 접속 방법 |
2 Wire, 평형 |
|
8 |
모뎀통신(무전기 채널변경 등) |
MSK모뎀 (300 or 1200bps) |
|
9 |
우선송신 설정기능 |
리모트 #1을 송신 우선권 부여(다른 채널 송신차단) |
■ 무전기측 사양
|
번호 |
항 목 |
규 격 |
|
1 |
기지국무전기 접속 갯수 |
1 개 |
|
2 |
접속방식 |
원격접속(2Wire, 가드톤 재송신 방식) 또는 직접접속 방식(6Wire:TX Audio, RX Audio, PTT 및 데이타) |
|
3 |
가드톤(Guard Tone) 재송신 기능 |
가드톤(Guard Tone,) 재송신 선택 가능 |
|
4 |
채널 데이터 출력기능 |
6 BIT 로직레벨 데이터 출력 (반전가능) |
■ 공통 사양
|
번호 |
항 목 |
규 격 |
|
1 |
사용전원 |
직류어댑터 사용 입력 : AC220V±10%, 60Hz 출력 : DC12V/1A이상) |
|
2 |
크기 |
286 x 68 x 171 (M/M) |
■ 사용설명서
|
회선분배장치 (SK-LD0104N) 사용설명서 |
V2.0 |
|
