수신선별기(SK-DV08)는 음성통화를 목적으로 하는 무선통신시스템의 통화권역을 확대하고, 통화 품질을 개선하기 위한 장치이다.
즉, 난청지역을 해소하기 위하여 다수의 무선망을 동일 무선주파수로 사용할 때, 각 무선망마다 수신음질 상태가 다르게 되고, 음질이 나쁜 신호와 좋은 신호를 혼합해서 청취할 경우, 좋은 신호마저 나쁘게 청취되는데, 이러한 현상을 없애기 위해서 수신선별기(SK-DV08)를 사용한다.

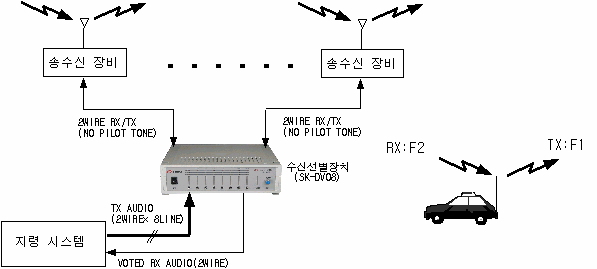

■ 기파일롯트 톤이 없는 시스템 구성방법

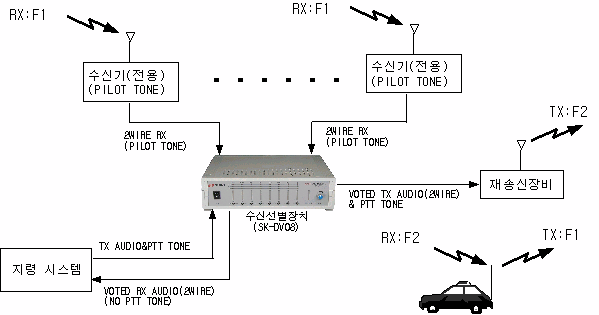

■ 기파일롯트 톤 방식의 시스템 구성방법
■ 장비 사양
|
구 분 |
항 목 |
규 격 |
비 고 |
|
기지국측 |
기지국 수신입력 포트 |
8 포트 |
2WIRE 전용/출력포트겸용 |
|
PILOT TONE 주파수 |
1950Hz ±5Hz |
|
|
|
회선 임피던스 |
공칭 600Ω±20%(@1KHz) |
|
|
|
회선 출력레벨(송신시) |
0dBm고정(@600Ω±6dB) |
입력 0dBm, 1KHz기준 |
|
|
회선 최소 입력레벨 |
25dBm(@600Ω,1KHz ±6dB) |
|
|
|
대역내 주파수특성 조건 |
300~3400Hz 사이에서 ±6dB이내 일것 |
|
|
|
입력신호의 신호대 잡음비 |
40dB 이상 일것 |
|
|
|
재송신 |
PTT GUARD TONE |
2175Hz ±3Hz 외 6개주파수 |
본 매뉴얼 6-2 3)참조 |
|
PTT FUNCTION TONE |
2175Hz ±3Hz 외 650Hz~2050Hz 15개 |
본 매뉴얼 6-2 3)참조 |
|
|
출력레벨 |
0dBm~+5dBm가변(@1KHz,600Ω±6dB) |
|
|
|
주파수특성 |
300~3400Hz 사이에서 ±3dB이내 |
|
|
|
신호대 잡음비 |
40dB 이상 |
|
|
|
지령시스템측 |
수신선별된 신호출력 포트 |
1 포트 600Ω±20%(@1KHz) |
|
|
송신신호 입력 포트 |
포트 600Ω±20%(@1KHz) |
|
|
|
송신신호 최대 입력레벨 |
+5dBm, 1KHz기준 |
|
|
|
리모트 방식 |
TONE 방식 전용 2175Hz ±3Hz |
|
|
|
공통사항 |
필터 방식 |
무조정 ACTIVE FILTER적용 |
선택사양 적용시 |
|
CPU |
8 BIT 원칩 |
ROM, RAM 내장 타입 |
|
|
A/D변환기 |
8 BIT, 8채널 |
|
|
|
A/D변환시간 |
100㎲이하 |
|
|
|
신호품질 분해 능력 |
0~5V 입력에 256 STEP |
|
|
|
전원 입력 |
DC 12V ~ 14V (1A이상) |
외장형 전용 어답터 사용 |
|
|
사용온도 범위 |
0 ~ +40℃(상대습도 80% 이하) |
결로가 생기지않는 조건 |
|
|
보존온도 범위 |
-10 ~ +50℃(상대습도 80% 이하) |
■ 사용설명서
|
수신선별장치 (SK-DV08) 사용설명서 |
V2.4 |
|
Copyright(c) 2002 by Sinki Electronics Co.,Ltd. All rights reserved. Tel: (031) 384-2784 Fax: (031) 384-8897
