HOME>제품소개>유무선통신시스템>리모트송신기 (RT-10N)

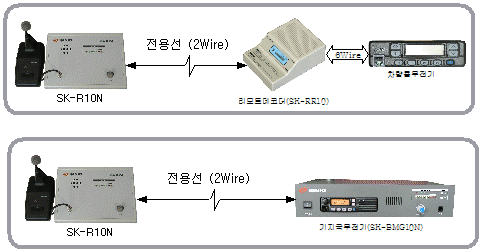

리모트송신기(SK-RT10N)는 원격지에 설치된 기지국무전기 또는 중계기 등을 제어하는데 사용한다.
■ 기능 및 사양
|
번호 |
항 목 |
규 격 |
|
1 |
선로 임피던스 |
공칭 600Ω ± 20% at 1KHz |
|
2 |
선로 송신레벨 |
최대 10 dBm |
|
3 |
선로 수신레벨 |
-20 ± 3 dBm |
|
4 |
가드톤(GUARD TONE) 주파수 |
2,175 ± 3 Hz |
|
5 |
펑션(FUNCTION TONE) 주파수 |
주문사양 (내부에서 점퍼핀으로 선택가능) |
|
6 |
선로 접속 방법 |
2 Wire, 평형 |
|
7 |
레벨 표시 방법 |
송,수신 레벨 모두 표시(송신시 TX 램프 점등) |
|
8 |
선로시험톤 송신 |
1KHz 정현파 시험톤 송신기능 |
|
9 |
사용전원 |
직류어댑터 사용 입력 : AC220V±10%, 60Hz 출력 : DC12V/1A이상) |
|
10 |
크 기 |
275 x 195 x 48 (M/M) |
■ 사용설명서
|
리모트송신기 (SK-RT10N) 사용설명서 |
V0.0 |
|
