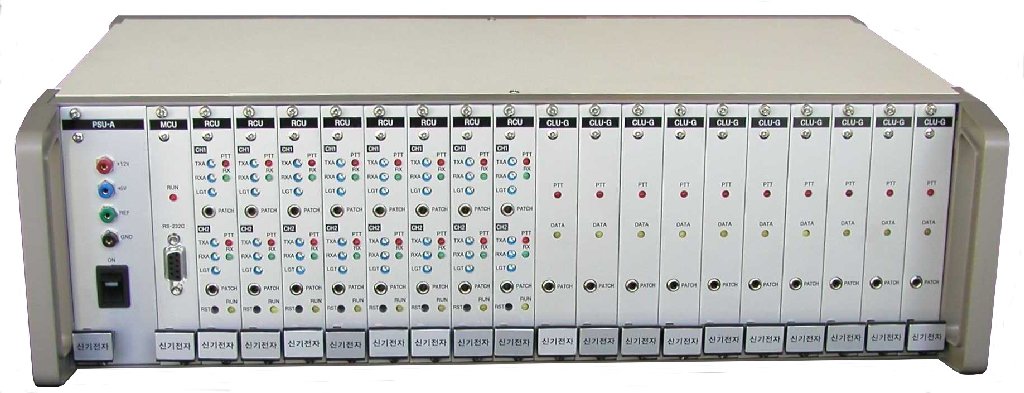

회선제어기(SK-MUX26)

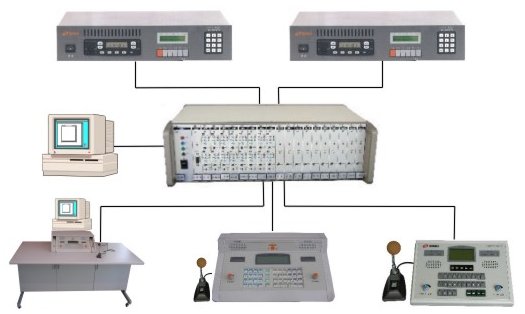

본 시스템은 무선중계망 16 회선과 지령대 10 회선을 수용할 수 있는 중 규모의지령대(SK-OCU24와 SK-MOC16)와 접속하여 사용하는 회선제어기(SK-MUX26)에 대한 주요기능은 다음과 같다.
▩ 주요기능
|
번호 |
항 목 |
규 격 |
비 고 |
|
|
1 |
무선망 수용 갯수 |
16 개 |
|
|
|
2 |
지령대 접속 갯수 |
10 개 |
|
|
|
3 |
가드 톤 |
주파수 |
2,175 Hz |
음성 0 dBm 송신 기준 |
|
HIGH GUARD 레벨 |
0 ~ +10 dBm |
|||
|
LOW GUARD 레벨 |
-20 ~ -30 dBm |
|||
|
4 |
펑션 톤 |
주파수 |
1,953 Hz |
|
|
레벨 |
HIGH GUARD 보다 -6dB 낮음 |
|||
|
5 |
송신 레벨 조정 |
0 ~ +10 dBm |
|
|
|
6 |
수신 레벨 조정 |
0 ~ +20 dBm |
|
|
|
7 |
최소 수신 레벨 |
-25 dBm 이상 |
|
|
|
8 |
녹음단자 |
각 무선망 채널별 있음(RX, TX 신호 모두 출력) |
|
|
|
9 |
동작상태 표시 |
POWER |
ON/OFF 램프 |
전원모듈 |
|
CPU |
RUN 램프 |
중앙처리장치 모듈 |
||
|
CLU |
PTT 및 DATA 램프 |
지령대 접속 모듈 |
||
|
RCU |
PTT 및 RX 램프 |
무선망 접속 모듈 |
||
|
10 |
지령대 접속 방법 |
6 WIRE |
RS-485 |
|
|
11 |
사용전원 |
AC220V±10%, 60Hz |
|
|
|
12 |
사용환경 |
온도 : 0 ~ 40℃용 습도 : 상대습도 RH 80% 이하 |
|
|
■

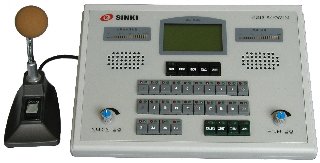

지휘관용 지령대 (SK-OCU16)
본 시스템은 무선중계망 16 회선과 지령대 10 회선을 수용할 수 있는 중규모의 회선제어기(SK-MUX26)와 접속하여 사용하는 지령대(SK-OCU24)에 대한 주요 기능은 다음과 같다.
▩ 주요기능
|
번호 |
항 목 |
규 격 |
비 고 |
|
1 |
무선망 수용 갯수 |
16 개 |
|
|
2 |
회선 접속 방법 |
개별접속, 그룹접속, 일제접속, 모니터 접속 |
|
|
3 |
운용상태 표시 내용 |
현재날짜 및 시간(시,분,초) |
|
|
선택한 무선망 이름(한글표시) |
|||
|
4 |
음량 레벨 표시 |
선택 송수신 및 공동수신 레벨 별도 표시 |
|
|
5 |
수신 음색 조정 |
4단계로 음색 조정 |
|
|
6 |
무전기 채널 변경 |
24 채널까지 변경 가능 |
SK-BMG10 사용시 |
|
7 |
수신중 상태 표시 |
수신중일 때, 해당 채널의 적색 램프 점멸 |
|
|
8 |
선택채널 표시 |
채널 선택하면, 해당 채널의 적색 램프 점등 |
|
|
9 |
사용중 표시 |
타 지령대에서 사용중일 때, 녹색 램프 점등 |
|
|
10 |
접속 방식 |
6 Wire |
RS-485 |
|
11 |
녹음신호 출력 |
있음 |
|
|
12 |
사용전원 |
직류전원 어댑터 사용 입력 : AC220V±10%, 60Hz 출력 : DC12V / 1A |
|
|
13 |
사용환경 |
온도 : 0 ~ 40℃ 습도 : 상대습도 RH 80% 이하 |
|
■ 사용설명서
|
지령시스템 사용설명서 (RMUX26, OCU16) |
V3.0 |
|
